為什么對超過4 kW的西瑪電機使用三角形連接？

主要是為了降低西瑪電機的負載電流。通常，高效節能電機都使用三角形連接。

在相同功率下，380V線圈的額定電流比220V線圈的額定電流小3倍(√3 = 1.732). 隨著額定電流的減小，相應西瑪電機定子繞組的磁線直徑也變小。

這對電機的制造過程和電機運行期間的加熱有很大的好處。因此，4kW以下的電機通常采用星形連接，而4kW以上的電機采用三角形連接。

三相異步電動機的星形連接和三角形連接之間的區別是：

三相異步電動機每相繞組有兩個導體端，一個稱為前端，另一個稱為端部。根據國家標準，第一相導線用U1表示，末端用U2表示。

第相繞組的端部和端部分別用V1和V2表示，第三相繞組的端部和端部分別用W1和W2表示。這6個頭部和末端分別通向電機外殼的接線盒，并為電工標記相應的接線。

通過在接線盒中端子的第一個和末端之間切換，可以根據電源電壓的差異輕松切換到星形連接Y或三角形連接。

如上圖所示連接W1、U1和V1，用銅連接器連接W1、U1和V1，形成星形連接。星形連接方式的特點是：有助于降低繞組線圈的耐壓（220V），降低絕緣水平，降低起動電流；缺點是電機功率降低，因此大多數4KW以下的低功率電機采用星形連接法。

輸出功率為4KW及以上的西瑪電機采用三角形連接。三角形連接三角形連接方法包括將W1和U2與作為電源輸入電纜的銅連接器短接在一起；然后將U2和V2短接在一起，這是一根電源輸入電纜；最后V1和W2合并，這是第三條電壓輸入線。三角形連接：有利于增加電機的功率，缺點是啟動電流大，電機定子繞組必須承受電壓（380V），這增加了電機的絕緣程度。

種類說明：西瑪電機定子繞組的第一和末端由制造商指定，不得隨意互換，但三相繞組的第一和末端可以一起轉動（例如，U2、V2、W2作為第一端，U1、V1和W1作為端部，但單相繞組的第一端和端部不得單獨互換），這將導致接線錯誤。

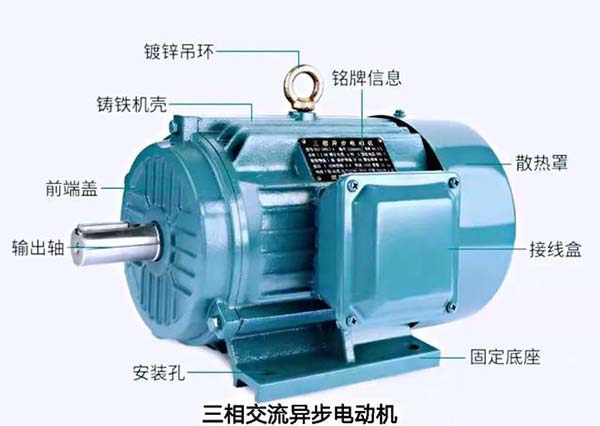

它主要由定子和轉子兩部分組成。

定子是指西安西瑪電機的固定部件。主要由機座、定子鐵芯、端蓋和定子三相對稱繞組組成。底座通常由鑄鐵或鑄鋼制成。定子鐵芯壓入機架中。定子鐵芯構成電機磁路的一部分。為了減少鐵損，將0.5 mm厚的硅鋼片堆疊成圓柱形，并壓入框架中。

為了嵌入定子三相繞組，在鐵芯的內圓周上沖出幾個均勻間隔的槽。中小型西安西瑪電機的定子繞組通常采用漆包線。異步電機的三相對稱繞組有6個輸出，每相繞組的起點和終點用U表示?, 五、?, W? 和你?, 五、?, W? 和通常從底座上的接線盒引出。三相對稱定子繞組可以星形或三角形連接，具體取決于電網的電源電壓和繞組的標稱電壓。例如，電源的市電電壓為380V，電機定子繞組的標稱相電壓為220V，繞組必須以星形連接；如果繞組的額定電壓為380 B，則必須安裝繞組。呈三角形。這是確保每相繞組以其標稱電壓工作的唯一方法。
